· 體積小，重量輕。

· 可靠性高，低價格。

· 電路輸入電壓范圍寬。

· 變換效率高，工作溫升低。

· 內置濾波電路，對外輻射干擾少。

· 具有基本保護電路，適應環境能力好。

· 4小時、100%全負載老化及全系列功能測試。

 參數    型號

特性

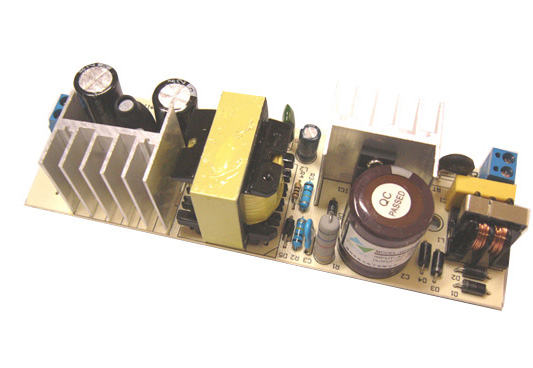

12V/2A基板

額定輸出電壓

DC+ 12V

輸出接口位置

參照PCB板

輸出電壓范圍

整定誤差：<±5%

額定輸出電流

0～2A

輸出電壓紋波

Vnor<12mV；Vp-p100Hz<60mV；Vp-pmax<120mV

Li ; Lo調整率

Line:±0.5%；Load:±4.5%

綜合穩壓精度

±5%

額定輸出功率

≈24W

額定工作效率

≈80%

額定輸入電壓

額定電壓：AC100-240V。接口位置：兩位輸入插座

額定輸入電流

額定電流：AC0.15A(AC220V)，電流范圍AC0.13A～0.32A

交流輸入頻率

額定交流電壓頻率范圍47～63Hz，正弦波

輸入沖擊電流

工作通電瞬間對供電電網的沖擊涌浪電流：開機冷啟動最大值為20A/10mS

輸入過壓保護

輸入允許范圍AC0～280V；過壓保護點AC300V±5V，電源進入不可恢復停機狀態

輸出過載保護

過載保護點約為額定輸出功率的150-225%；過載保護為限功率掉電壓方式；短路保護為輸出限功率方式

輸出過壓保護

------

工作過熱保護

------

多機串并功能

允許同系列電源實行多機串聯使用

電源時間參數

預備時間（SETUP TIME）≈200mS；穩定時間（RISE TIME）≈50mS；維持時間（HOLD UP TIME）≈20mS

隔離電壓參數

[輸入端-輸出端：AC3KV、輸入端-外殼：AC3KV]  50Hz  加電1min：漏電流<5mA

工作溫度參數

工作溫飄系數約為±0.03[%/℃]；絕對溫升系數約為1.25[℃/W]；工作輸出為額定功率時機身絕對溫升為25℃±5℃

環境條件參數

儲存環境：－20℃～＋85℃；10%～95%RH.。工作環境：－10℃～＋50℃；20%～90%RH.。(視使用環境和功率而不同)

工作散熱方式

連續工作制式，機身自然冷卻散熱（使用環境及安裝位置差異影響功率使用量）

外觀安裝尺寸

規格尺寸：L×W×Hmm³；

凈重量及外色

設計標準依據

國標GB-4943；GB-9254

注：1）上述檢測指標均在下述條件下測得：輸入額定電壓及輸出額定負載范圍內，環境為 25℃、85%RH．，周圍無風動狀態下

2） 輸出直流電壓紋波檢測：用一根長為30cm 截面 1m㎡一端接有0.1μF及0.47μF電容的平行絞繞線旁路在檢測點，分別檢測100Hz

   主頻紋波最大峰峰值Vp-p100Hz及綜合紋波最大峰峰值Vp-pmax。

    3）Li電壓調整率：負載為額定值時，輸入電壓在額定范圍內變動；Lo負載調整率：輸入為額定電壓值時，負載從零至額定值變動。
